본 체험 제품은 아이씨뱅큐㈜ 에서 진행하는 무상 체험단 활동으로 작성한 것입니다.

자유 미션 : 마퀸 카트

드디어 자유 미션인 마퀸 카트를 다 만들었다^^.

마퀸 카트 완성 사 진

마퀸 카트로 달려 보자



처음 상상했던 것과는 차이가 있지만, 자유 미션을 하면서 생각해보고, 이것저것 많이 해본 거 같다. 마퀸 플러스와 허스키렌즈 마퀸 메카닉 자체가 간단하고, 사용하기 쉬운 게 너무나 좋았다. 젤다의 전설 가디언 종이 접기가 시간도 오래 걸리고 어려웠다.



필수 미션과 다른 R/C CAR 조종 방식

1) 필수 미션은 R/C CAR 조종은 불편하고, 중간중간에 조종기에서 왼쪽으로 되어 있는데, 마퀴 플러스는 다른 동작을 하는 문제가 있다. 조종 방식을 조종기 상태를 실시간으로 전달하는 방법으로 변경했다. 블록들이 늘어났지만, 반응 속도가 상당히 좋아졌다.

2) 5가지 동작(제스처)에서 9가지 동작으로 변경했다. 덕분에 앞으로 가면서 자연스럽게 오른쪽 왼쪽으로 꺾을 수 있게 됐다.



다양해진 랜덤 효과

이 부분이 제일 아쉽다. 메이크코드로 작성할 수 있는 프로그램의 크기가 있는데, 마퀸 플러스와 허스키렌즈 확장 프로그램을 추가하면서 줄었다. 그래서 LED, RGB LED, 음악 부분은 다 뺐다.



허스키렌즈로 TAG가 인식 되면,



  1. 2배 속도로 달리기
  2. 느리게 달리기
  3. 정지
  4. 뺑글뺑글 돌기

카트 게임의 필수 랜덤 효과를 만들었다.



라인 트레킹 센서를 이용한 2배 속도로 달리기

모든(6개) 라인 트레킹 센서가 반응할 때(특정 지역을 지나갈때) 2배 속도로 달릴 수 있도록 했다.



조종기 A, B 버튼을 이용한 Loader 동작 하기

이벤트 생성] 블록을 이용하여 간단하게 구현했다.



집중해서 봐야 할 블록 코드

자유 미션에는 변수를 많이 사용했다. 그리고 반응(이벤트) 방식 블록코딩을 적극적으로 사용했다(원래 반응 방식이지만).  [라디오 수신하면 실행], [무한반복 실행] X 2 블록에서 정해지지 않은 순서대로 실행 된다. 이 부분을 신경써주지 않으면 의도한 대로 프로그램이 동작되지 않는다. 이 부분을 유심히 본다면 어렵지 않게 블록 코드를 이해할 수 있다.



자유 미션을 하면서 아쉬웠던 점

1) 혼자 마퀸 카트를 가지고 해야 한다. 마퀸 카트가 달릴 트랙(?)도 혼자 만들어야 하고, 혼자 만든 트랙(?)을 혼자 달려야 한다.

2) 마이크로비트의 한계이지만, 교육용이라지만, 차기 마이크로비트는 원하는 만큼 블록 코드를 작성되게 해 주면 좋겠다.



마퀸 플러스 & 마퀸 메카닉 & 허스키렌즈의 좋은 점

가격은, 기본 구성으로 꽤 많은 것들을 할 수가 있다. 그것보다는 생각한 아이디어를 어느 정도 선에서 구현을 할 수 있다는 게 좋은 점이다. 특히나 핸드폰과 게임에 많이 노출된 친구들에게 시시한 LED 불 켜기(?) 보다는 다양한 동작(복잡한 동작)과 쉬운 블록 코딩을 하게 해 줄 수 있는 것도 좋은 점이다.



좋은 소식

나도 메이커 유튜브 채널에서 '마이크로비트 마퀸으로 배우는 AI세상' 책으로 라이브 방송을 진행 예정이다. 제품을 가지고 있거나, 구매 예정이거나, 관심이 있다면 라이브 방송에 참여하면 좋을거 같다.



블록 코드

마퀸 조종기 블록 코드



마퀸 카트 블록 코드

https://makecode.microbit.org/_cjy1um0fs3ca



업그레이드조종기

Microsoft MakeCode for micro:bit에서 ❤️ 으로 만들었습니다.

makecode.microbit.org

https://makecode.microbit.org/_c4i3q6DHuXW3



업그레이드마퀸카트

Microsoft MakeCode for micro:bit에서 ❤️ 으로 만들었습니다.

makecode.microbit.org



이전글 : 2021.05.08 - [EDU/마퀸 플러스 & 메카닉 파츠] - [마퀸 플러스 & 메카닉 파츠 무상체험단] 필수 미션 : 마퀸 플러스가 정지선 앞에 정지하여 정해진 TAG가 인식되면, 경적을 울리고 전진하기



[마퀸 플러스 & 메카닉 파츠 무상체험단] 필수 미션 : 마퀸 플러스가 정지선 앞에 정지하여 정해

본 체험 제품은 아이씨뱅큐㈜ 에서 진행하는 무상 체험단 활동으로 작성한 것입니다. || 필수 미션 : 마퀸 플러스가 정지선 앞에 정지하여 정해진 TAG가 인식되면,  경적을 울리고 전진하

bonghanwith.tistory.com



전자부품쇼핑몰 아이씨뱅큐 - 전자부품, 오픈소스 하드웨어의 모든 것

국내 최대 전자부품 쇼핑몰. 아두이노/마이크로비트/라즈베리파이 등 오픈 H/W , LCD,리튬배터리, 반도체 부품, 코딩교육키트 등 판매 및 PCB/SMT/아트웍 임가공 서비스 제공. 다양한 마케팅 채널(블

www.icbanq.com

마이크로비트 마퀸 공식 구입처 : 아이씨뱅큐 www.icbanq.com/

아이씨뱅큐 공식 카페 : cafe.naver.com/icbanq

아이씨뱅큐 공식 블로그 : blog.naver.com/icbanq

마이크로비트 공식 카페 : cafe.naver.com/bbcmicro

나도메이커 유튜브 채널 : www.youtube.com/user/ICbanQ

반응형
블로그 이미지

두리뭉실2:해피파인더그룹

레고가 좋고~ PBL 매력에 빠졌으며~ 취미로 개발하는 두리둥실

,

자유 미션 생각하기

나의 자유 미션 주제는 마퀸 카트를 만드는 것이다. 어느 것이 되고 안되는지 확인해 봤다. 결론은 다이어트를 많이 해야 한다.



다이어트 대상들

1. 제품을 받기 전엔 작은 아기자기한 마퀸 카트를 생각했다. 그런데...... 마퀸 메카닉으로 2개의 기능을 가진 기구를 만들어 봤는데, 커도 너무 컸다. 그래서 마킨 카트엔  Loader 기구만 달기로 결정했다.

2. 조금은 안타까운 소식이다. 맘껏 블록을 붙여서 이것저것 만들었는데, '오류 : program too big......' 오류가 난다. 아무래도 마퀸 플러스 & 허스키렌즈 확장 프로그램이 큰 용량을 차지하는 거 같다. 라인 트레킹 센서를 이용한 기능도 생각했는데, 어쩔 수 없이 뺐다. 그럼에도 불구하고 음악 연주는 몇 개만 가능하다.

구현해야 할 필수 기능들

업그레이된 R/C CAR 기능

5가지 동작에서 -> 9가지 동작으로 늘렸다. 좀 더 부드럽게 움직인다.

허스키렌즈로 TAG 인식하여 랜덤 효과 만들기

1. 2배 빠르게 동작하기와 느리게 동작하기 - 처음엔 값들을 숫자로 직접 적었는데, 변하는 부분을 전부 변수 처리했다. 어렵지 않게 구현됐다.

2. 연주하기 - 연주는 가능하나, 용량이 부족하여 제대로 된 연주를 못할 거 같다.

3. 정지하기 - 차라리 음악 연주 부분을 빼고, 이 효과를 넣을까 고민 중이다. 카트니까 연주되신 정지하기를 넣어야겠다.

4. RGB LED 표시 하기

5. 카트 춤추기



라인 트레킹 센서로 부스터 모드 효과 만들기

특정 지역에 가면(검은색 패드가 있는 곳) 정해진 시간 동안 2배의 속도로 달리는 기능이다. 랜덤 효과에도 있는 기능이다.



블록으로 다 구현은 했는데, 다 넣으면 오류가 난다. 마지막까지 해보고 마퀸 카트에 어울리는 아이들이 흥미를 느낄 수 있게 기능들을 잘 선택하자.









반응형
블로그 이미지

두리뭉실2:해피파인더그룹

레고가 좋고~ PBL 매력에 빠졌으며~ 취미로 개발하는 두리둥실

,

허스키렌즈로 TAG를 인식하여 랜덤으로 효과를 적용시키기

마리오 카트 게임을 보면 중간중간에 아이템이 있는데, 그걸 먹으면 속도가 빨라진다던가 상대방에게 물방울을 던진다. 마퀸 플러스와 허스키렌즈를 이용하여 비스한 상황을 만들어 보려고 한다.



허스키렌즈 태그 인식에 필요한 블록

태그 인식을 하려면 먼저 [시작하면 실행] 블록에 위 두 블록을 추가하고 'Tag Recognition'값으로 설정한다.



어떻게 인식할 것인가??

TAG와 거리가 멀던 가깝든 인식을 한다. 그래서 이 부분을 필수 미션에서는 검정색 패드(정지선)를 라인 트래킹 센서를 이용했다. 자유 미션에서는 허스키렌즈로 한다.

적절한 거리에서 TAG 인식 방법

TAG를 인식하면 TAG를 인식한 범위의 가로, 세로 크기를 알 수 있다. 정당한 거리에서 인식할 수 있는 크기를 확인 하니 50정도가 됐다. 편의상 이 블록에 랜덤효과 적용을 다 하지 않고, 함수로 따로 만들었다.



랜덤 효과 적용하기

랜덤효과 적용 함수

각각의 함수들을 따로 만들었다. 지금은 TAG를 지나칠때 동작하는지만 확인하는 차원에서 만들었고, 실제 마퀸 카트에 들어갈 효과는 다시 만들 예정이다.



실제 마퀸 플러스에 다운로드해서 확인한 결과, 잘 동작된다.

반응형
블로그 이미지

두리뭉실2:해피파인더그룹

레고가 좋고~ PBL 매력에 빠졌으며~ 취미로 개발하는 두리둥실

,

본 체험 제품은 아이씨뱅큐㈜ 에서 진행하는 무상 체험단 활동으로 작성한 것입니다.

|| 필수 미션 : 마퀸 플러스가 정지선 앞에 정지하여 정해진 TAG가 인식되면,  경적을 울리고 전진하기

틈틈히 마퀸플러스 & 허스키렌즈 튜토리얼 문서를 보고 연습한 끝에 필수 미션을 할 수 있게 되었다. 영어로된 문서이지만, 그림들만 봐도 의미는 대충 알 수가 있다. 최근에 아이씨뱅큐에서 '마이크로비트 마퀸으로 배우는 AI세상' 책을 출판했다. 한글로 된 책이 필요하다면 '마이크로비트 마퀸으로 배우는 AI세상'이 제격인거 같다.

마이크로비트로 배우는 AI세상

처음에는 복잡해 보였지만 필요한 기능을 정리해 보니 몇 개의 블록으로 간단하게 필수 미션을 완료하게 되었다. 필수 미션 시작하자!

|| 준비물

필수 미션을 위한 준비물

  • TAG : apriltag

허스키렌즈에서 인식 할 수 있는 TAG는 apriltag중 tag36h11이다. 어느 정도의 흰색 바탕이 필요하다. 프린터로 출력하여 여백을 충분히 주고 자른다. 사진에서는 TAG를 고정하기 위해 샤오미 배터리와 USB LED램프롤 사용 했다. TAG를 고정할 수 있는 것이면 어떤것이든 좋다.



AprilRobotics/apriltag-imgs

Pre-generated AprilTag images. Contribute to AprilRobotics/apriltag-imgs development by creating an account on GitHub.

github.com

  • 마퀸 플러스, 허스키렌즈

최신 펌웨어 버전 V0.53은 tag 인식이 안되는 부분이 있어 V0.51로 사용한다.

  • 마이크로비트 V1, V2, 휴대용 배터리
  • 정지선

검정패드를 이용하여 정지선으로 사용한다.



|| 전체적인 프로그램 구상을 순서도로 표현하기

반응 프로그램(이벤트)을 순서도로 표현하기에는 조금 부족한다. 프로그램을 순서도로 그리는게 함정이지만(힘들지만)^^ 순서도 대로 프로그램을 작성하니 헤매지 않고 좋다.

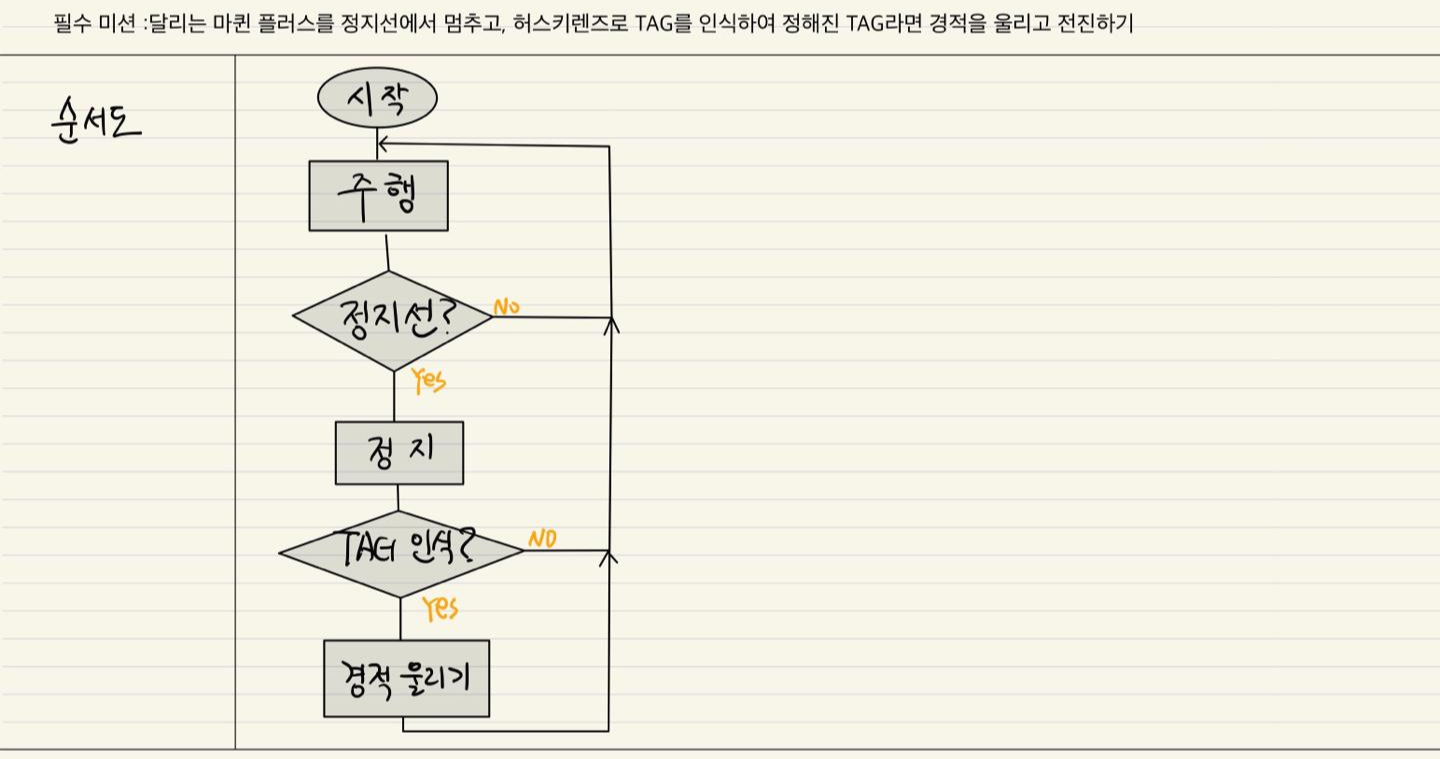

전체적인 프로그램 순서도

| 주행

2개의 마이크로비트를 가지고 라디오 기능을 이용하여 R/C CAR 프로그램을 작성한다. 가속도 센서의 'XXX 감지하면 실행' 블록을 사용하여 '앞으로', '뒤로', '왼쪽으로', '오른쪽으로', '정지' 기능을 리모트 컨트롤에 구현하고 '라디오 수신하면 실행' 블록을 이용하여 마퀸플러스에 구현한다.

| 정지선인식

마플 플러스에 있는 적외선 센서(2개 이상)를 이용하여 정지선(검은색 패드)을 인식한다.

read line-tracking sensor XX block

| 정지

| TAG 인식

아래의 블록을 이용하여 TAG가 인식되었는지 알 수 있다.

HuskyLens check if ID X frame is on screen from the result block

| 경적 울리기

도솔도레미레도솔 라파라도파미레도 시솔시레솔파미레 미솔레솔도~ 이걸로 정했다. 서울메트로 승강장 내 열차 진입음이다.

|| 마퀸 플러스 & 허스키렌즈 & 마이크로비트 조립하기






초음파 센서 자리에 허스키렌즈를 조립한다. 그리고 I2C포트에 색을 맞춰서 꽂는다.



|| 메이크코드로 블록코딩 하기

순서도에 맞게 하나씩 하나씩 만들어 보자.

| R/C CAR 블록코딩

조종기 블록코딩

1) 새 프로젝트 만들기

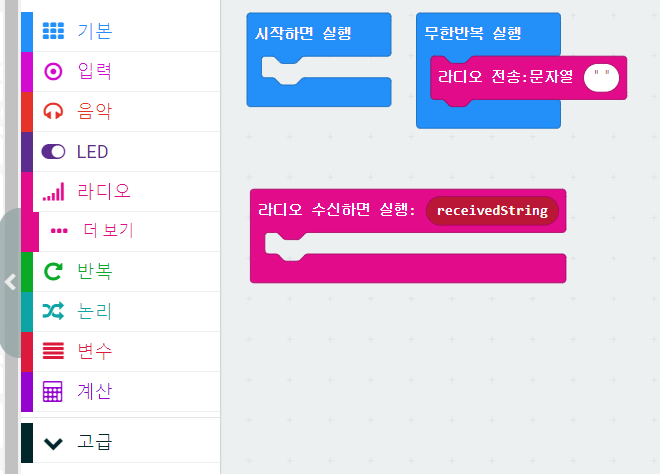

새 프로젝트 만들기

'마퀸조종기' 이름으로 새 프로젝트를 만든다. 조종기는 '라디오 그룹을 '1'로 설정하고, '가속도 센서 감지하면 실행' 블록만 사용한다. '무한반복 실행' 블록은 필요 없으니 삭제 한다.



2) 앞으로, 뒤로, 왼쪽으로, 오른쪽으로, 정지 이벤트에 대한 블록코딩 하기

마퀸조종기 전체 블록코드

각각의 이벤트에 맞게 '가속도 센서 감지하면 실행', 'LED 출력' , '라디오 전송 문자열' 블록을 이용하여 블록코딩을 한다. 실제 동작을 해보면 반응이 느리다. LED 출력 블록의 갱신 주기(400ms)가 있어서다. 반을을 빠르게 하려면 갱신 주기를 0 또는 LED 출력을 사용하지 말이야 한다. 블록 편집기에서는 할 수 없기 때문에, 그 부분은 자바스크립트 편집기에서 추가하여 갱신 주기를 0으로 만든다.



LED 출력 갱신 주기 설명

블록 편집기에서 자바스크립트 편집기로 변경하고 ', 0'을 basic.showLeds 함수에 추가한다.

갱신 주기 0으로 만들기
마퀸조종기 최종 블록코드

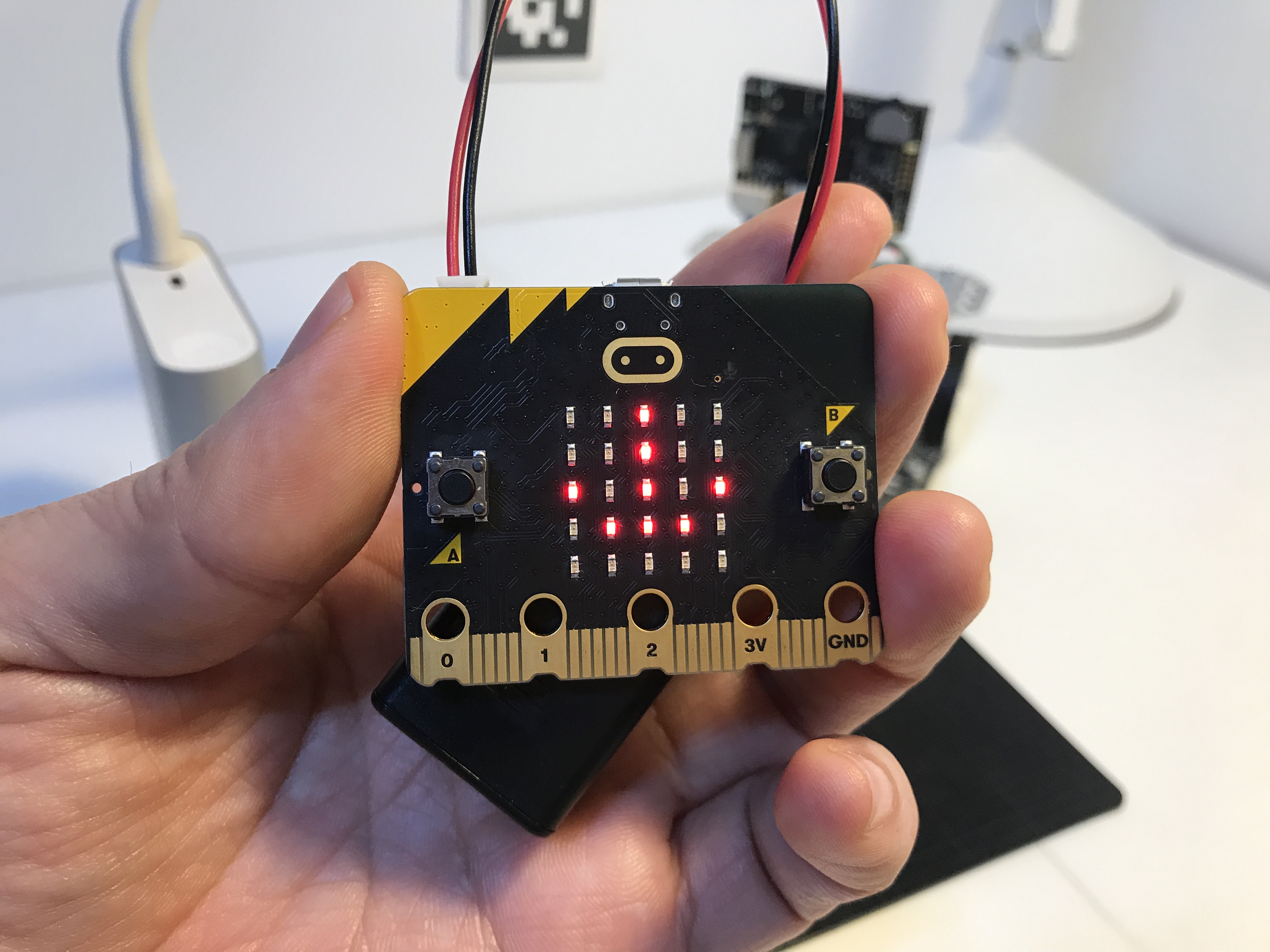

마이크로비트 시뮬레이터로 테스트를 한다. 이상 없이 화살표가 표시 되면 마이크로비트에 다운로드를 한다.

마이크로비트에 마퀸조종기 다운로드

마퀸 플러스 블록코딩

1) 새 프로젝트를 만들기

'마퀸카트' 이름으로 새 프로젝트를 만든다.



2) 마퀸 플러스 & 허스키렌즈 확장 프로그램 추가하기

고급 > 확장 메뉴를 이용하여 마퀸 플러스와  허스키렌즈 확장 프로그램을 추가한다.





3) I2C 및 라디오 기능 초기화

I2C 및 라디오 기능 초기화

마퀸 플러스 & 허스키렌즈를 사용하기 위해 I2C 초기화를 하고, 허스키렌즈 알고리즘은 Tag Recognition로 설정한다. 마이크로비트 통신을 위한 라디오그룹을 1로 설정한다.



4) 주행을 위한 마퀸 플러스 블록코딩하기

주행을 위한 마퀸 플러스 블록코드

'라디오 수신화면 실행' 블록을 이용하여 forward(앞으로), backwards(뒤로), left(왼쪽으로), right(오른쪽으로), stop(정지) 수신문자열에 동작할 수 있게 블록코딩을 한다. 각각의 동작은 빈 함수로 만들어 놓는다.



5) 앞으로, 뒤로, 왼쪽으로, 오른쪽으로, 정지 함수 블록코딩

앞으로, 뒤로, 왼쪽으로, 오른쪽으로, 정지 함수 블록코드

'LED 출력' 블록을 추가하여 화살표를 그린 후 자바스크립트 편집창에서 ', 0'을 추가하여 LED 표시 갱신 주기를 0으로 만든다.



6) 정지선 인식 블록코딩

정지선인식 블록코드

* 라인트레킹 센서 L2, R2를 이용하여 검은색이 인식되면(정지선)

* 마퀸 플러스 모터의 동작을 멈춘다.

* 허스키렌즈를 이용하여 정해진 Tag를 인식하면 경적을 울리고 앞으로 전진한다.

이것을 findStopLine 함수로 만들어 '무한반복 실행' 블록에 추가한다.



7) 경적 울리기 블록코딩

경적 울리기 블록코드

'도솔도레미레도솔 라파라도파미레도 시솔시레솔파미레 미솔레솔도' 음계만으로 이 노래가 무엇있지 않다면 대단! 들으면 누구나 알 수 있는 노래다. 처음에 음악 블록에 있는 '다다둠'을 사용했다. 그러나 'program too big by' 오류가 났다. 마퀸 플러스 & 허스키렌즈의 차지하는 용량이 꽤 되는거 같다.



8) 완성

마퀸카트 전체 블록코드

|| 완성된 블록코드

드디어 완성했다. 부족한 부분이 있어 채우면 좋지만, 어렵게 하는 것 보다 단순한 편이 더 좋은 것 같다.

makecode.microbit.org/_Hmy8W9gF2V4J



마퀸조종기

Microsoft MakeCode for micro:bit에서 ❤️ 으로 만들었습니다.

makecode.microbit.org

makecode.microbit.org/_5hu075X3p97P



마퀸카트

Microsoft MakeCode for micro:bit에서 ❤️ 으로 만들었습니다.

makecode.microbit.org

|| 동작 영상

필수 미션 동작 영상

중간 중간쯤 보면 마퀸 플러스가 벽을 뚫고 바닥으로 떨어질뻔 했다 ㅠㅠ. 자유 미션 할 때는 넓은 곳에서 해야 겠다. 이제 자유 미션이 남았다. 열심히 공부해서 자유 미션도 열심히 하자!



이전글 - 2021.04.30 - [EDU/마퀸 플러스 & 메카닉 파츠] - [마퀸 플러스 & 메카닉 파츠 무상체험단] 개봉기



[마퀸 플러스 & 메카닉 파츠 무상체험단] 개봉기

본 체험 제품은 아이씨뱅큐㈜ 에서 진행하는 무상 체험단 활동으로 작성한 것입니다. | 마퀸 플러스 & 메카닉 파츠 개봉기 드디어 무상체험단 제품이 마퀸 플러스(Maqueen Plus)와 마퀸 메카

bonghanwith.tistory.com

다음글 - 2021.05.13 - [EDU/마퀸 플러스 & 메카닉 파츠] - [마퀸 플러스 & 메카닉 파츠 무상체험단] 자유 미션 : 마퀸 카트



[마퀸 플러스 & 메카닉 파츠 무상체험단] 자유 미션 : 마퀸 카트

본 체험 제품은 아이씨뱅큐㈜ 에서 진행하는 무상 체험단 활동으로 작성한 것입니다. 자유 미션 : 마퀸 카트 드디어 자유 미션인 마퀸 카트를 다 만들었다^^. 마퀸 카트로 달려 보자 처

bonghanwith.tistory.com



마이크로비트 마퀸 공식 구입처 : 아이씨뱅큐 www.icbanq.com/

아이씨뱅큐 공식 카페 : cafe.naver.com/icbanq

아이씨뱅큐 공식 블로그 : blog.naver.com/icbanq

마이크로비트 공식 카페 : cafe.naver.com/bbcmicro

나도메이커 유튜브 채널 : www.youtube.com/user/ICbanQ



반응형
블로그 이미지

두리뭉실2:해피파인더그룹

레고가 좋고~ PBL 매력에 빠졌으며~ 취미로 개발하는 두리둥실

,

나의 필수 미션은

'마퀸 플러스로  TAG 인식해서 정해진 TAG가 맞으면 경적 울리고 전진하기'다. 처음 선택할 때는 이상한 게 없었는데, 막상 하려고 하니 뭔가 빠진 듯한 느낌이 들어서 시나리오를 생각해 봤다.



시나리오 1 : 마퀸 플러스가 주행 중 정해진 TAG를 인식하면 경적 울리기

간단하지만, '전진하기' 빠져 있다.

시나리오 2 : 마퀸 플러스가 정지선 앞에 정지하여 정해진 TAG가 인식되면,  경적을 울리고 전진하기

이게 대략적으로 맞는 듯하다.



'달리는 마퀸 플러스를 정지선에서 멈추고 허스키렌즈로 TAG를 인식하여 정해진 TAG라면 경적을 올리고 전진하기'로 바꾸니 무엇이 필요한지 명확해졌다.



구현해야 할 기능

1) R/C CAR

제일 간단한 방식으로 2개의 마이크로비트와 마플 카트(마퀸 플러스 카트)로 구현한다.

2) 정지선에서 멈추기

마플 카트에 있는 적외선 센서를 이용하여 정지선(검은색)을 인식하여 마플 카트를 멈춘다.

3) TAG 인식하기

마플 카트가 정지선에 멈춰 있을 때 허스키렌즈를 이용하여 TAG를 인식한다.

4) 경적 울리기

간단한 경적 멜로디를 만든다.



필수 미션 순서도

정리해 보니 간단하다. 문서작업도 개봉기 문서보다 쉽게 끝날거 같은 느낌이 든다. 내일(토요일 5-8)은 필수 미션을 마무리 해야 겠다.

반응형
블로그 이미지

두리뭉실2:해피파인더그룹

레고가 좋고~ PBL 매력에 빠졌으며~ 취미로 개발하는 두리둥실

,

| 허스키렌즈로 내가 원하는 위치에서 태그 인식하기



내가 해야 할 필수 미션과 자유 미션

필수 미션 - 마퀸플러스로 태그바코드/QR코드 인식해서 정해진 값이 맞으면 경적올리고 전진하기
자유 미션 - 마퀸 카트퀀플러스 카트(마리오 카트 같은 형식) 게임

| 바닥에 태그를 위치하고, 허스키렌즈 방향을 아래로

| 위쪽에 태그를 위치하고, 허스키렌즈 방향을 위로

| 결국은 앞쪽으로

| 초음파 센서 이용하기

| 라인 트레킹에 사용하는 적외선 센서 이용하기

| 결국은 찾았다

HuskyLens get XXX block

튜토리얼를 이용하여 허스키렌즈를 배웠다면 바로 해결했을 텐데! 태그를 인식하게 되면 인식된 영역 크기를 알 수 있다. 거리와 크기가 어느 정도 비례하므로 HusyLends get XXX block을 이용하면 된다.



| 결국은 찾았고, 새로운 아이디어가 생겼다

카트 게임에서 특정 장소를 지나게 되면 부스터 효과가 생겨 빨리 달린다. 이 효과(기능)는 적외선 센서로 만들면 될거 같다. 생각지도 못한 아이디어가 나왔다.



| 생각의 확장

마퀸플러스는 그냥 달리는 정도의 R/C CAR 정도다. 버기카 정도의 차체를 가지고 있다며^^?? 생각만 해도 즐겁다.

반응형
블로그 이미지

두리뭉실2:해피파인더그룹

레고가 좋고~ PBL 매력에 빠졌으며~ 취미로 개발하는 두리둥실

,

본 체험 제품은 아이씨뱅큐㈜ 에서 진행하는 무상 체험단 활동으로 작성한 것입니다.



| 마퀸 플러스 & 메카닉 파츠 개봉기

드디어 무상체험단 제품이 마퀸 플러스(Maqueen Plus)와 마퀸 메카닉(Maqueen Mechanic) 제품이 집으로 도착했다. 3주 동안 개봉기를 시작으로 필수 미션과 자유 미션을 할 책상 위에 올려 봤다.

책상위 마퀸 플러스와 마퀸 메카닉

앙증맞은 사이즈에 내용물을 잘 보여주는 심플한 표지 디자인이 눈에 들어왔다. 괜찮은 느낌이 들었다. 라떼는 피지컬 컴퓨팅 코딩 교육이란 것 자체가 없었다. 사고력을 키우는 과학상자(요즘 나오는 과학상자와 많이 다름)가 있었지만 이 범주에 속하지 않는다. 요즘 잘나가는 코딩 교구 중 하나인 마퀸의 형쯤 되는 마퀸 플러스와 마퀸 메카닉의 개봉기를 시작해 보자.



| 먼저 마퀸 플러스 박스

마퀸 플러스 박스 열기
마퀸 플러스 & 마퀸 메카닉 실습 책상

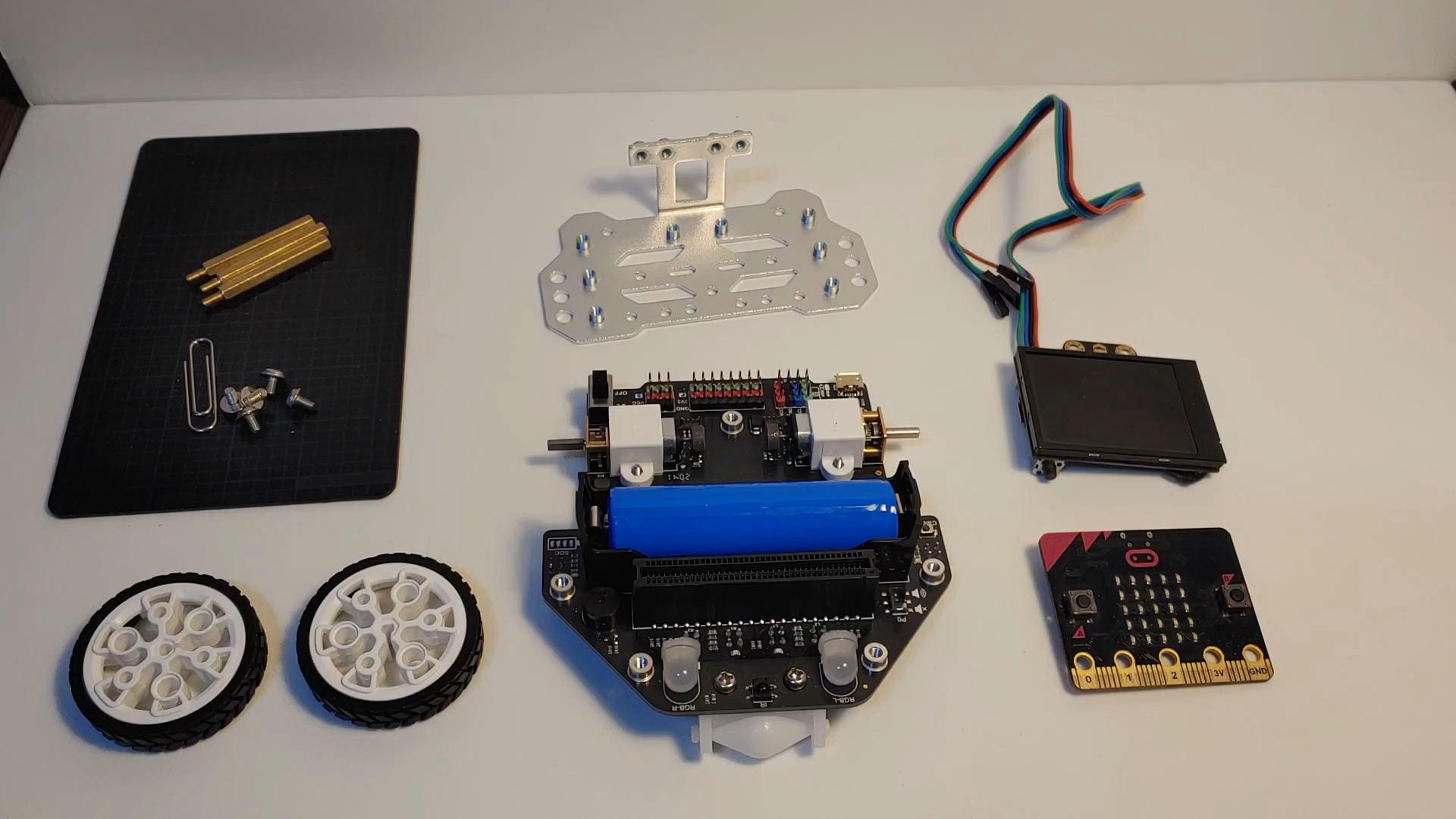

마퀸 플러스 박스 속 부품들

박스를 열면 마퀸 플러스 유저 가이드와 라인 트레이서 용 맵이 있고 그 밑에 기본 부품들인 마퀸 플러스 보드, 바퀴, 서포트 판 & 서포트 & 볼트, 초음파 센서가 있다. 뭔가 하는 기분 좀 낼겸 벽면에 맵과 일정표를 걸어 두었는데, 기분 좋다^^.



| 유저 가이드를 참고하여 마퀸 플러스 조립하기

스펙 사항을 알아보기 전에 생각의 흐림대로 유저 가이드를 참고하여 조립했다.

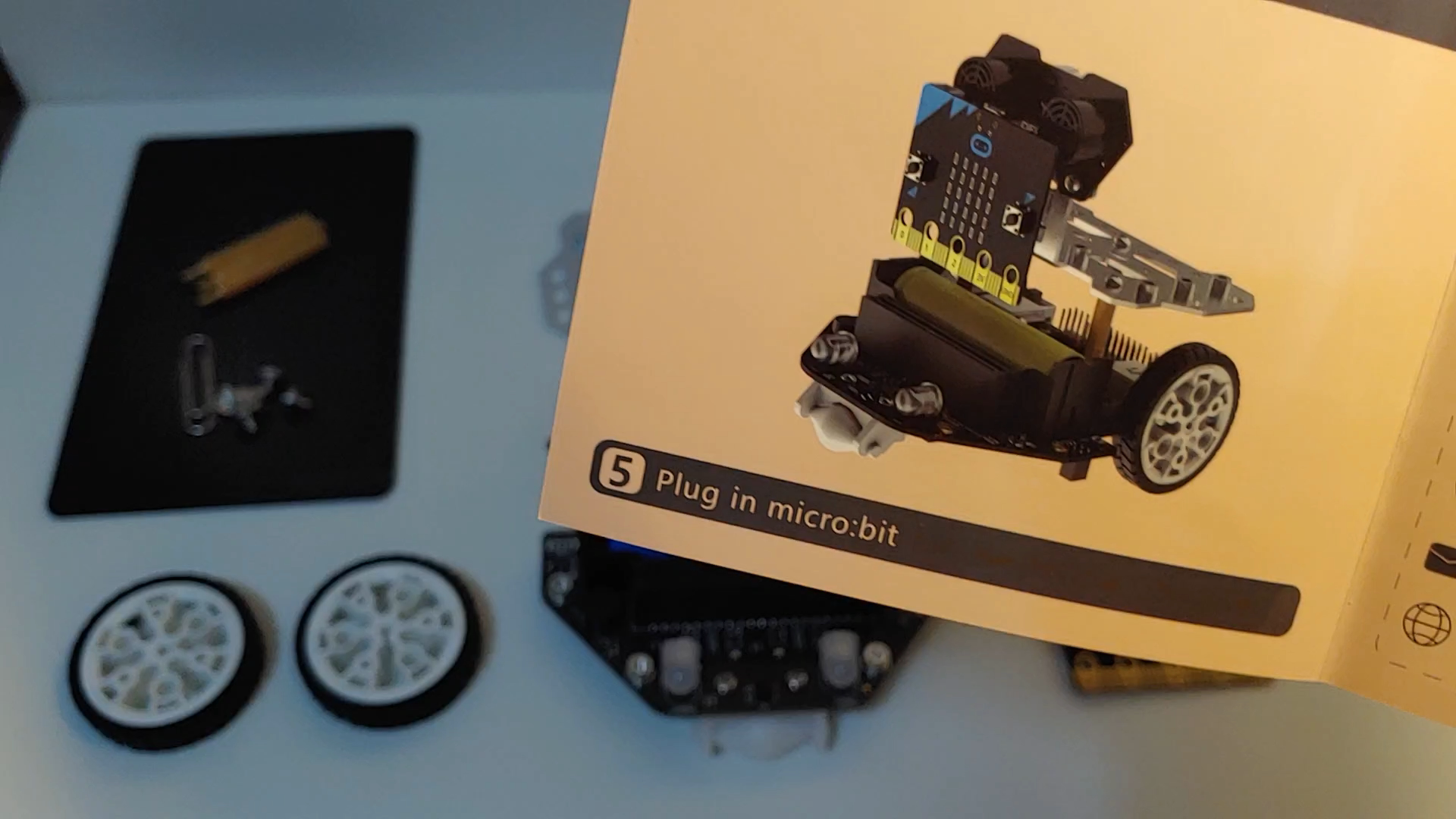

마퀸 플러스 유저 가이드

마퀸 프러스 보드에 1) 배터리를 설치하고, 2) 지지대를 이용하여 판을 설치하고, 3) 바퀴를 설치하고, 4) 초음파 센서를 설치하고, 5) 마지막으로 마이크로비트를 꽂으면 된다.

012345678
마퀸 플러스 조립 슬라이드

가지고 있는 18650 배터리가 보호형이라서 길이가 70mm다. 손으로 끼고 빼고 하는게 힘들다. 이 부분은 65mm짜리 보호형 배터리를 사용하는 것이 좋다.



| 마퀸 라이트 VS 마퀸 플러스

동생 라이트보다 형 플러스의 좋은 점을 알아 보자.





마퀸 라이트 VS 마퀸 플러스

배터리면 배터리, 모터 성능이면 성능이 플러스가 많이 좋아졌고, 라인 트레킹 센서가 2개에서 6개로 늘어 나면서 교자로에서 진행 방향을 선택 할 수 있게 되었다. 라인 트레이서 로봇으로는 부족함이 없다. 거기에 허스키렌즈 AI 카메라 설치 지원을 해서 인공지능 관련 학습 또는 프로젝트를 간편하게 맛 볼 수 있다.



마퀸 플러스 모드 각각의 명칭

| 마퀸 플러스를 한층 더 멋지게 해줄 마퀸 메카닉 개봉

마퀸 메카닉은 기대를 안했지만, 그래서인지 부품 퀄리티에 놀랬다.

012
박스 & 메뉴얼 & 부품들
상당히 많은 마퀸 메카닉 부품들

마퀸 메카닉 박스를 열면 설치 메뉴얼 그리고 드라이버와 많은 부품들이 들어 있다. 뿐만 아니라 기본 부품들로 다양한 형태의 모양을 만들 수 있게 메뉴얼을 제공 한다.



마퀸 메카닉으로 만들 수 있는 형태들

메뉴얼에 소개된 것은 1)Loder 2)Bulldozer 3)Forklift 4)Mechnical Beetle 5)Pan-tilt-zoom Mechanical Beetle 6)Pan-tilt-zoom Forklift 7)Pan-tilt-zoom Loader 8)Loading Truck 9)Rotating Forklift 10)Multi-Purpose Engineering Vehicle(MPEV) 11)Liftable Mechanical Beetle 이다.







0123456789
마퀸 메카닉 부품들 1
0123456
마퀸 메카닉 부품들 2



Arm Linkage

마퀸 메카닉 부품들 자체가 고급 스럽지만 연결 부분에 저항없이 부드럽게 움직일 수 있게 볼베어링이 있는 것을 눈으로 보고 많이 놀랬다. 실제 조립하고 동작해보면 그 만족도는 높다. 마퀸 메카닉 부품들과 같이 쓸 수 있을까 싶어서 당근을 통해 과학상자 6호를 당근한 것을 비교해 보고, 과학상자 6호를 멀리 멀리 밀어 놨다.

마퀸 메카닉 - 펼쳐 놓은 부품들

| Liftable Mechanical Beetle 조립하고 설치 하기



Liftable Mechanical Beetle를 만들기 위해서는 Forklift와 Mechanical Beetle를 만들어 조합해야 한다.

Liftable Mechanical Beetle

| Forklist 조립하기

Forklift
0123456789
Forklift 조립하기 1
0123
Forklift 조립하기 2

서보 모터와 같이 동봉된 동그란 것과 결합하기가 조금은 힘들다. 꽉꽉 눌러서 끝까지 들어가게 해야 한다.



| Mechanical Beetle 조립하기

0123456789
Mechanical Beetle 조립하기 1
01234
Mechanical Beetle 조립하기 2

| Liftable Mechanical Beetle 설치 하고 허스키렌즈 AI 카메라 추가 하기

01234
Liftable Mechanical Beetle 설치
0123456
허스키렌즈 AI 카메라 추가



마퀸 플러스 with Liftable Mechanical Beetle

드디어 필수 미션과 자유 미션에 사용할 마퀸카트가 완성 됐다. 그런데 그런데 ㅠㅠ 생각한건 아기자기 하고 작은걸 생각했는데, 마퀸 메카닉 2 종류를 조합해서 만들었더니 정말 많이 커졌다. 젤다의 전설 가디언 종이인형을 붙혀 줄려고 했던 계획도 불가피 하게 수정해야 한다.



| 개봉기 및 조립 후기

크기 때문에 원래 계획들이 수정을 해야 하는 상황이다. 그럼에도 불구하고 마퀸 플러스 & 마퀸 메카닉 너무나 매력적인 제품이다. 마퀸 라이트에서 업그레이드 된 마퀸 라이트로 확장된 라인트레이싱 프로젝트를 만들 수 있게 되고, 좀더 강하고 오래 사용 수 있다. 허스키렌즈를 더하면 AI관련 제품 프로젝트도 가능하다. 마퀸 메카닉으로 기존 프로젝트를 업그레이드 할 수 있다는 생각이 들었다. 마퀸 메카닉은 보는 느낌도 좋고, 조립하는 느낌도 좋고, 살짝 동작을 해봤지만 동작하는 느낌도 좋다.



조카들이 오면 마퀸 플러스와 마퀸 메카닉으로 미끼로 쓸 재미난거 만들어 코딩을 알려줄 예정이다. 아직 라인 트레이싱과 허스키렌즈 관련 경험이 많이 없어서 3주 동안 좌충우돌 하겠지만, 3주 동안 마퀸 플러스와 마퀸 메카닉으로 재미있는 시간을 보낼 수 있다는 생각에 기분이 좋다.



개봉기 및 조립은 여기서 마무리 하고 필수 미션인 '마퀸 플러스로 바쿠드/QR코드 인식해서 정해진 값이 맞으면 경적 울리고 전진하기'를 열심히 준비 해야 겠다.





마이크로 마퀸플러스(Maqueen Mechanic 및 마이크로비트 포함) : 키트 > 마이크로비트 > 오픈소스 하드

이 제품에는 마이크로 : Maqueen Plus, 마이크로 : Maqueen Mechanic 및 마이크로 : 비트 보드가 포함됩니다. - 159000원 국내 최대 전자부품 전문 쇼핑몰 - 아이씨뱅큐

www.icbanq.com





DFRobot/Maqueen_Plus_Basic_Tutorial

Contribute to DFRobot/Maqueen_Plus_Basic_Tutorial development by creating an account on GitHub.

github.com





DFRobot/Maqueen_Plus_Getting_Started_Tutorial_MakeCode

Contribute to DFRobot/Maqueen_Plus_Getting_Started_Tutorial_MakeCode development by creating an account on GitHub.

github.com





DFRobot/Maqueen_Plus_HuskyLens_TutorialMindplus_version_EN

Contribute to DFRobot/Maqueen_Plus_HuskyLens_TutorialMindplus_version_EN development by creating an account on GitHub.

github.com





Home - Mind+ - Get ready to take the leap from zero to a coding expert



mindplus.cc



DFRobot/Maqueen_MicroPython_MU

Contribute to DFRobot/Maqueen_MicroPython_MU development by creating an account on GitHub.

github.com

다음글 -2021.05.08 - [EDU/마퀸 플러스 & 메카닉 파츠] - [마퀸 플러스 & 메카닉 파츠 무상체험단] 필수 미션 : 마퀸 플러스가 정지선 앞에 정지하여 정해진 TAG가 인식되면, 경적을 울리고 전진하기



[마퀸 플러스 & 메카닉 파츠 무상체험단] 필수 미션 : 마퀸 플러스가 정지선 앞에 정지하여 정해

본 체험 제품은 아이씨뱅큐㈜ 에서 진행하는 무상 체험단 활동으로 작성한 것입니다. || 필수 미션 : 마퀸 플러스가 정지선 앞에 정지하여 정해진 TAG가 인식되면,  경적을 울리고 전진하

bonghanwith.tistory.com



마이크로비트 마퀸 공식 구입처 : 아이씨뱅큐 www.icbanq.com/

아이씨뱅큐 공식 카페 : cafe.naver.com/icbanq

아이씨뱅큐 공식 블로그 : blog.naver.com/icbanq

마이크로비트 공식 카페 : cafe.naver.com/bbcmicro

나도메이커 유튜브 채널 : www.youtube.com/user/ICbanQ

반응형
블로그 이미지

두리뭉실2:해피파인더그룹

레고가 좋고~ PBL 매력에 빠졌으며~ 취미로 개발하는 두리둥실

,

마퀸 플러스 & 메카닉 파츠 무상체험단 시작 전에 봐야 할 문서들

본격적인 무상체험단 활동 전에 보면 좋은 문서들이 있다. 무엇을 만들 것인지는 이미 정했지만, 마퀸 플러스로 만들 수 있는 것들을 본다면 처음 생각했던 것보다 좀 더 심플하고 쉽게 만들 수 있다. 당연한 말이 겠지만 생각지도 못한 것들을 접할 수 있다.



micro:Maqueen Wiki with 10 Projects



DFRobot/Maqueen_Plus_Basic_Tutorial

Contribute to DFRobot/Maqueen_Plus_Basic_Tutorial development by creating an account on GitHub.

github.com

Project 1: Line follower moving along a circle
Project 2: Line follower moving along a cross line
Project 3: Obstacle Avoidance Robot
Project 4: IR-controlled Maqueen Plus
Project 5: PID Control for Maqueen Plus
Project 6: Speed up and Slow down
Project 7: Huskylens AI Camera - Line Tracking
Project 8: Huskylens AI Camera - Tail After
Project 9: Huskylens AI Camera - Passing a Traffic Light
Project 10: Maqueen Mechanic - Loader

Rich Tutorials and Courses for micro:Maqueen Plus



DFRobot/Maqueen_Plus_Getting_Started_Tutorial_MakeCode

Contribute to DFRobot/Maqueen_Plus_Getting_Started_Tutorial_MakeCode development by creating an account on GitHub.

github.com

Chapter 1-Introduction to Maqueen Plus
Chapter 2-Let's move, Maqueen!
Chapter 3-Walking Emoji
Chapter 4-City Defender-A Police Car
Chapter 5-Light Sensing Robot
Chapter 6-Moth Robot
Chapter 7-Little Ranging Expert
Chapter 8-Car Reversing Helper
Chapter 9-Line-tracking Robot
Chapter 10-Tour of Crossroad
Chapter 11-IR-controlled Robot
Chapter 12-Motion Sensing Robot
Chapter 13-Crazy Racing
Chapter 14-Speed Recorder
Chapter 15-Firefighting Robot



Rich Tutorials and Courses for micro:Maqueen Plus+HUSKYLNES



DFRobot/Maqueen_Plus_HuskyLens_TutorialMindplus_version_EN

Contribute to DFRobot/Maqueen_Plus_HuskyLens_TutorialMindplus_version_EN development by creating an account on GitHub.

github.com

Project 1: Numbered Musical Notation of Color
Project 2: Easy ETC (Electronic Toll Collection) System
Project 3: AI Sorting Master
Project 4: Undercover Detective
Project 5: Pokémon
Project 6: Following the "Right Track"



확실하게 느끼는 거지만 허스키렌즈와 마퀸플러스는 궁합이 꽤 좋다. 마지막 문서는 막 따라하기엔 앞 문서들과는 차이가 있다. 하나하나 차근 차근 해보면 '얼렁뚱당?' 다 할 수 있을거 같은 기분이 든다^^.



마이크로비트 마퀸으로 배우는 AI세상



반응형
블로그 이미지

두리뭉실2:해피파인더그룹

레고가 좋고~ PBL 매력에 빠졌으며~ 취미로 개발하는 두리둥실

,
